大家好，今天跟大家聊聊，ug工程图投影的视角在哪里找？

学过机械制图的同学们知道，工程图是对一个三维几何体投影而形成的二维图形，这个投影是有视角的，我从这个几何体正面视角投影形成的工程图就是主视图，从几何体上面往下这个视角投影，就是工程图的俯视图。ug工程图投影也是一样的，从某个视角将三维几何体投影成一个二维模型，那这个视角在哪里找呢？

实际上ug工程图的投影视角来源于主模型。

比如，我这有个正方体模型。

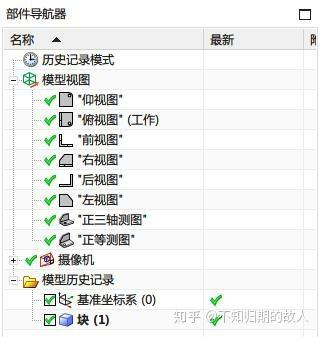

这个正方体的投影视角，在左侧的部件导航器-模型视图中。这里有系统默认存在的仰视图，俯视图，轴测图等等视角。

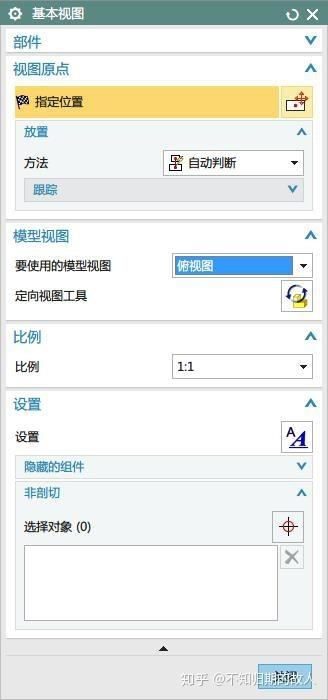

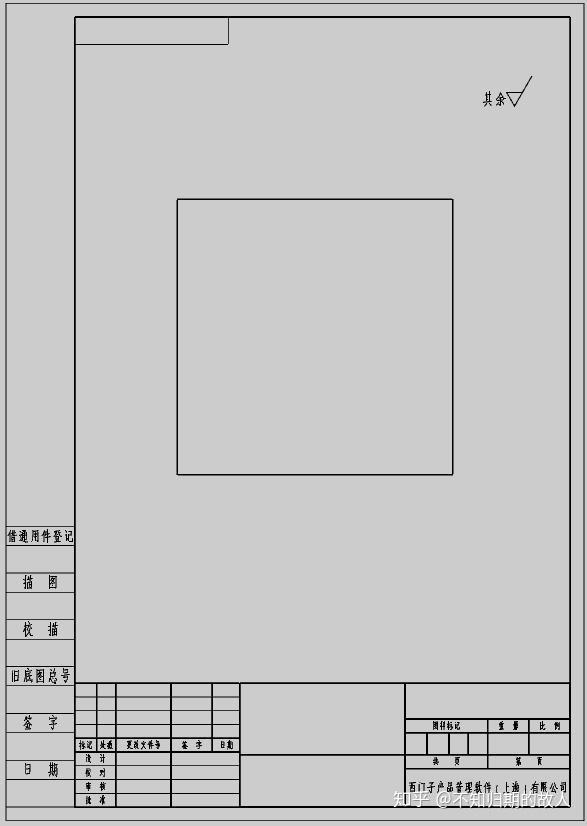

如果我们给这个长方体出工程图，我们可以在工程图文件中的基本视图对话框的模型视图-要使用的模型视图中选取我们的投影视角，在下拉列表中，就是上述模型视图中的视角。下图是长方体的俯视图。



如果我们对ug给出的默认视角不满意，我们该怎么办呢？

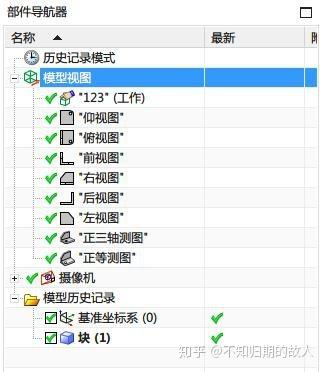

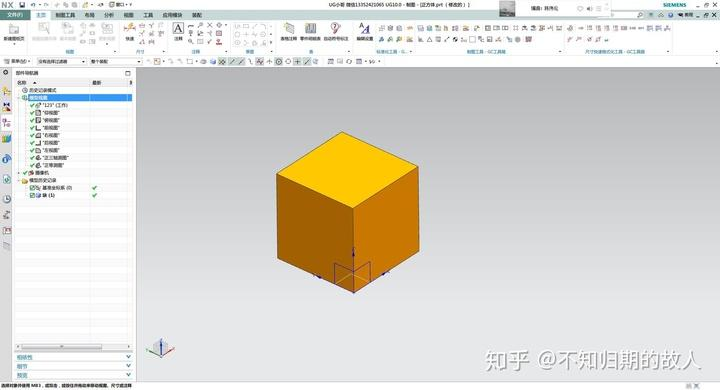

我们再回到模型中，在左侧部件导航器的模型视图上点击鼠标右键，添加视图，就可以把模型窗口中的视角记录下来。我给这个视图起名为123。



我们再切换到工程图文件。

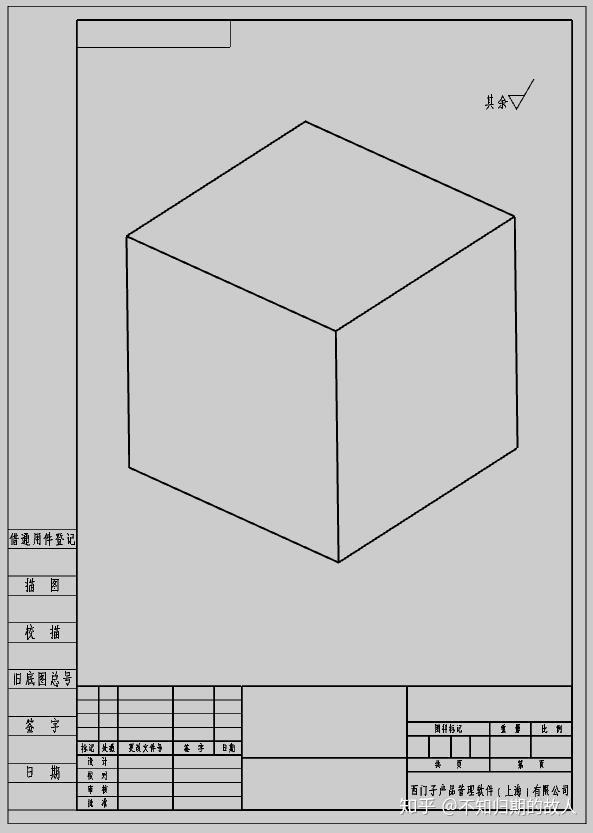

在视角下拉列表中，就有你建立的123视角了。下图就是这个视角下的投影。



总结一下，ug工程图的投影视角来源于主模型的模型视图，在这不但有ug默认的视角，还可以自定义视角。你学会了吗？
